在線監控

一、產品概括：

車載在線監控 F 系列是我司為在用車改造專門開發的一款數據遠程監控產品，它涵蓋了參數采集、GPS、GPRS 數據傳輸、遠程升級、實時故障報警等功能，滿足目前國內市場的在用車改造遠程監控要求。F 系列系統由數據多功能采集系統（帶顯示界面）、線束、溫度傳感器、壓差傳感器、監控物聯網卡組成

二、功能介紹：

1、數據采集系統：

該系統用于實時采集柴油機后處理改造產品，顆粒物捕集器 DPF 系統的實溫度及壓差數據，數據采集系統自帶顯示器、GPS 天線及 GPRS 天線，系統安全性及可靠性極高。

2、人機交互系統：

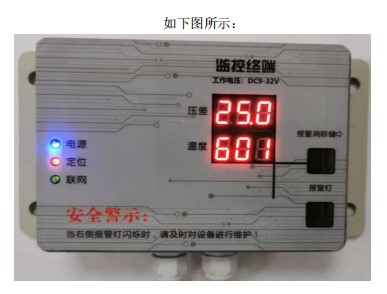

系統自帶彩色數碼管顯示，可通過傳感器采集的各種數據經過系統的高速運算處理后將實時顯示到該顯示器上，同時可以根據客戶需求顯示定制信息。

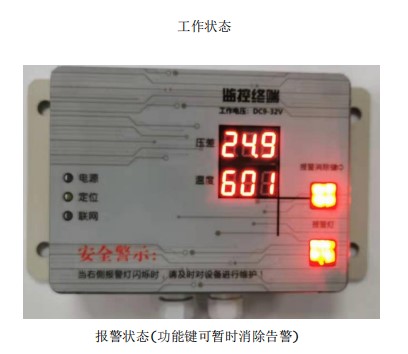

報警項說明：

當壓差大于 20kpa 或排溫大于 600℃ 時(平臺可設置報警值)，右側報警燈閃爍；當有報警時，可按”報警消除鍵”消除報警，如果一小時后，報警值仍然持續超過設定值，報警將再次啟動。

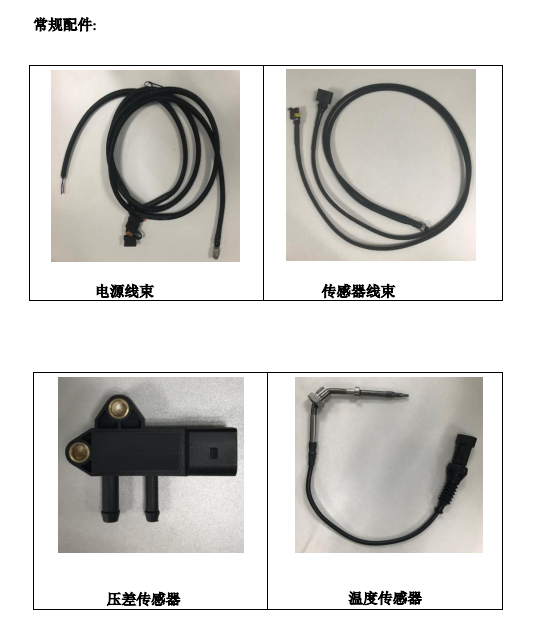

3、線束：分為電源線束和傳感器線束，分別用于連接電源與傳感器；

4、傳感器：用于實時檢測采集 DPF 系統的各個端口數據；

5、監控物聯網卡：用于數據發送，將采集到的 DPF 系統工作性能參數發送到遠程監控平臺。

6、指示燈：當指示燈慢閃時，代表已經連接上。當指示燈快閃時，代表正在連接。

三、安裝步驟：

1、確認線束是否可以從駕駛室連接到尾氣過濾裝置處。

2、將車上原有消聲器拆下。

3、將壓力或溫度傳感器安裝到尾氣過濾裝置的預留口上。

4、將電源線束（4 芯帶保險絲的線束）與車輛供電處連接好（紅接正，藍接負）。

5、將傳感器線束（含傳感器接頭的線束）插入到對應的傳感器接口上。

6、用連接線束（兩頭帶圓防水接頭的長線束）將監控設備與傳感器線束連接起來。

7、檢查各線束是否連接正確，確保線束遠離發熱源，打開電源，鑰匙擰到開機狀態觀察監控設備是否正常（系統開機時間約 30 秒），鑰匙擰到關閉狀態看監控設備是否會關閉。

8、開機檢查正常后使用扎帶將線束整理扎緊。

9、將安裝好車輛的車牌號碼、監控設備號（設備背面 9 位數字）、公司名稱、聯系電話、安裝時間等信息記錄。

10、將安裝好的設備信息綁定到網絡監控平臺，安裝成功！ 可選規格：?jiǎn)螇翰钌蠄?bào)、單溫單壓上報、雙溫單壓上報、雙溫雙壓上報、三溫雙壓上報 （依據客戶所選型號不同，設備亦不同）

四、安裝注意事項

1、請將產品盡量安裝于駕駛室內或遠離熱源的地方。

2、請將產品安裝在不易被碰撞的地方，防止線束接觸不良或損壞，必要時可使用延長線安裝到其它安全位置；

3、安裝傳感器時，先檢查傳感器，確保無水汽或其他雜質聚積；傳感器兩個壓力口應垂直安裝，減少傾斜角度；連接傳感器的軟管或金屬導管應連續下降不得出現“U”型結構；傳感器安裝時應盡量遠離高電壓線纜和設備，避免與高壓線纜平行布置。確定連接傳感器的金屬導管長度時，應測量傳感器端的排氣溫度，確保傳感器的安裝區域溫度小于 135℃ 。

五、技術參數

1、電氣特性

電壓：DC 9V ~ DC 32V

電路工作溫度：-30℃ ~ + 85℃

2、定位特性

定位精度：2.5m

定位時間：10s(熱啟動), 30s(冷啟動)

3、無線傳輸特性: GPRS, 4G

4、防水等級： IP67

5. 設備設計了防反接保護，可以承受長時間電源反接
